組み込みがかんたん
ガレージキットディーラーによる組み込みを想定した設計。
- 市販の電池（CR927）で配線不要
- 磁石でON/OFFを制御
ガレキDのわがままに応える、ガレキのための電飾ユニット
ガレージキットディーラー・模型メーカー向け · 少ロットからカスタムオーダー
接近でON · 離脱で即OFF
電池駆動 · 配線不要
LED色・種類をカスタム
少数発注可（量産20個〜）
Features
商品の特性
ProxFlashは、模型に簡単に組み込めるLEDユニットです。
電池駆動・配線不要で、磁石の近接により光のON/OFFを制御できます。
カスタムオーダー可能
発光色はもちろん、特殊な光り方もできます。
- 搭載するチップLEDの大きさや色を指定可能
- 光量や発光パターンが豊富な砲弾LEDも指定可能
- 基板色やON/OFFロジックのカスタムも相談ください
「体験」が設計できる挙動

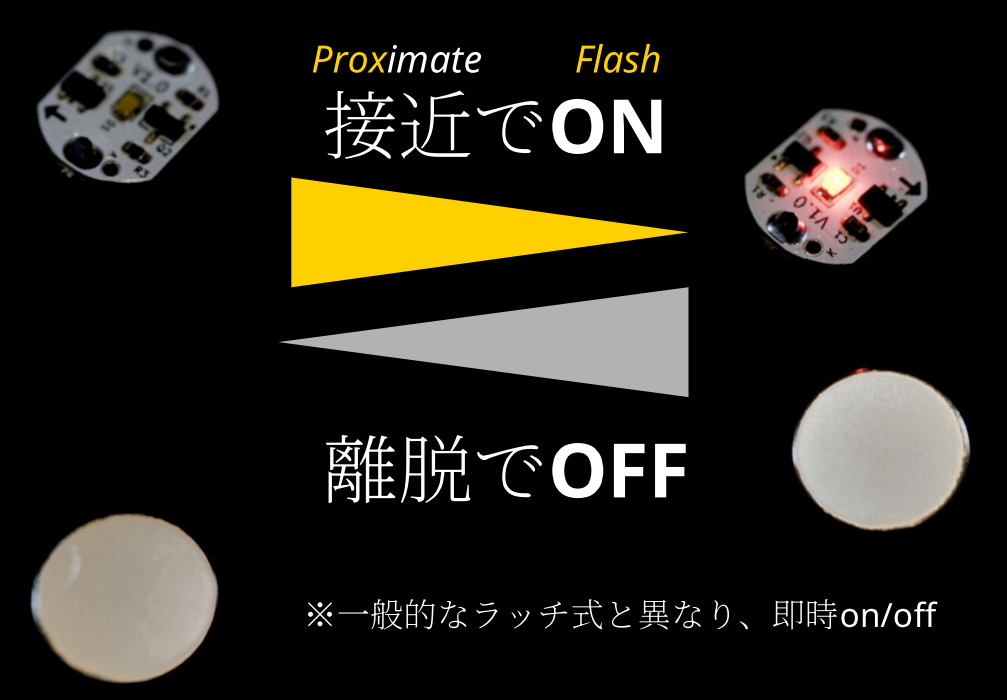

ありそうでなかった、磁石が近いときだけONというシンプル挙動
- 接近でON · 離脱で即時OFF
- 模型の一部をスイッチにできる
- ポーズやエフェクト装着に連動
Use Cases
体験設計の例
ポーズやエフェクトパーツの取り付けに連動した光のON/OFFで、演出を設計できます。
採用アイデアをいくつか例示します。
（画像は順次更新予定の仮表示を含みます）
例2 · ポニーテール美少女フィギュア
ポニーテールを逆立てると目が光って怖くなる——可動に連動した表情演出。
例3 · ビームサーベル
ビームエフェクトをつけたときだけ光るサーベル。装着感と発光を一致させます。
例4 · エネルギーキャノン
砲身展開したときだけ発光。変形・展開ギミックと光を同期。
例5 · ちんあなごフィギュア
フィギュア本体がスイッチ。正面を向いたときだけON——剥き出しスイッチ不要。
Logo
ロゴを表記
ロゴを省略
ロゴの表記について
ProxFlashのロゴは、最終商品から省略できます。表記の有無により、不具合対応の窓口が変わります。
ProxFlash 表記あり
- 商品への表記用にロゴデータを提供
- 同梱用説明書データ（ロゴあり版）を提供
- ユニット単体の不具合（初期不良等）は当方で直接対応
- 最終製品のうち、ProxFlash単体による問題を当方で対応
OEM提供
- 同梱用説明書データ（ロゴなし版）を提供
- ユニット単体の不具合は商品販売側で取りまとめて対応
- 最終製品におけるPL法上の責任がディーラー様に移ります
法的取扱の違いにより、別途ご確認事項がございます。採用前に必ずご相談ください。
Technical
技術情報
LED種別ごとの基本寸法・電源まわりの概要です。
詳細図面・実装可否の判断はお気軽にお問い合わせください。

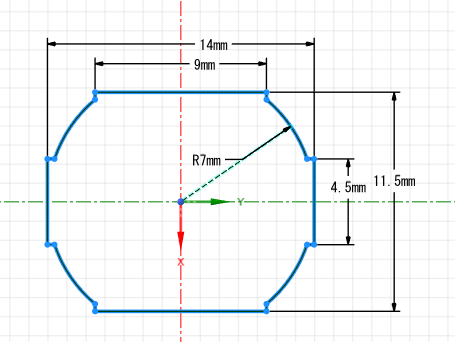

取り付け穴の参考寸法
ユニットをはめ込む開口の参考寸法です。サンプル設計「ユニット用ケース」の開口形状に対応します。
穴の寸法はギリギリの設計です。実際の組み込みでは、もう少し大きめにしておくと、 組み込み時に引っかかるなどのリスクを低減できます。
Design Examples · CC-BY
取り付け穴寸法（参考）
設計例
組み込みの参考となるSTL・図面などを配布しています。ライセンスは CC-BY。 取り付けスペースやギミック設計のたたき台としてご利用ください。

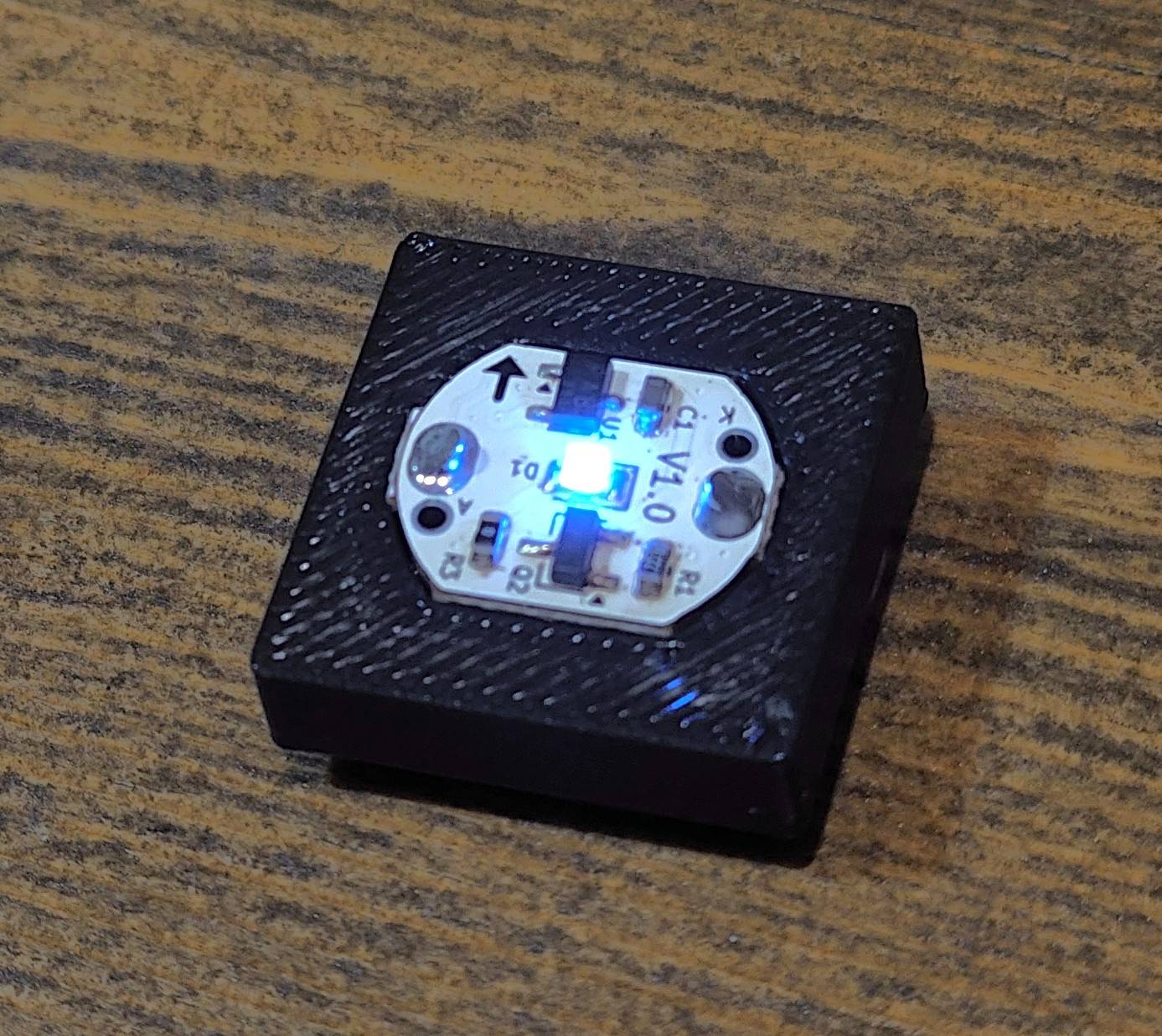

ユニット用ケース
ProxFlashをはめ込むシンプルなケースのサンプル設計。取り付けスペースを確保する際の参考にしてください。 STLと参考図面（RSDOC）を配布しています。
サンプルの穴寸法はギリギリです。実製品への組み込みでは、もう少し大きめに設計すると、 はめ込み時の引っかかりなどのリスクを低減できます。
正面向くと光る ちんあなごフィギュア
正面を向いたときだけONになる、姿勢連動スイッチの参考設計。
ファイル · Coming Soon
ポニーテール美少女フィギュア
ポニーテールを逆立てると目が光って怖くなる——可動に連動した表情演出の参考設計。
ファイル · Coming Soon
Customization
カスタム可能な範囲
標準仕様から、LED種別・輝度・将来的なON/OFF特性、基板外観までカスタムできます。
標準仕様

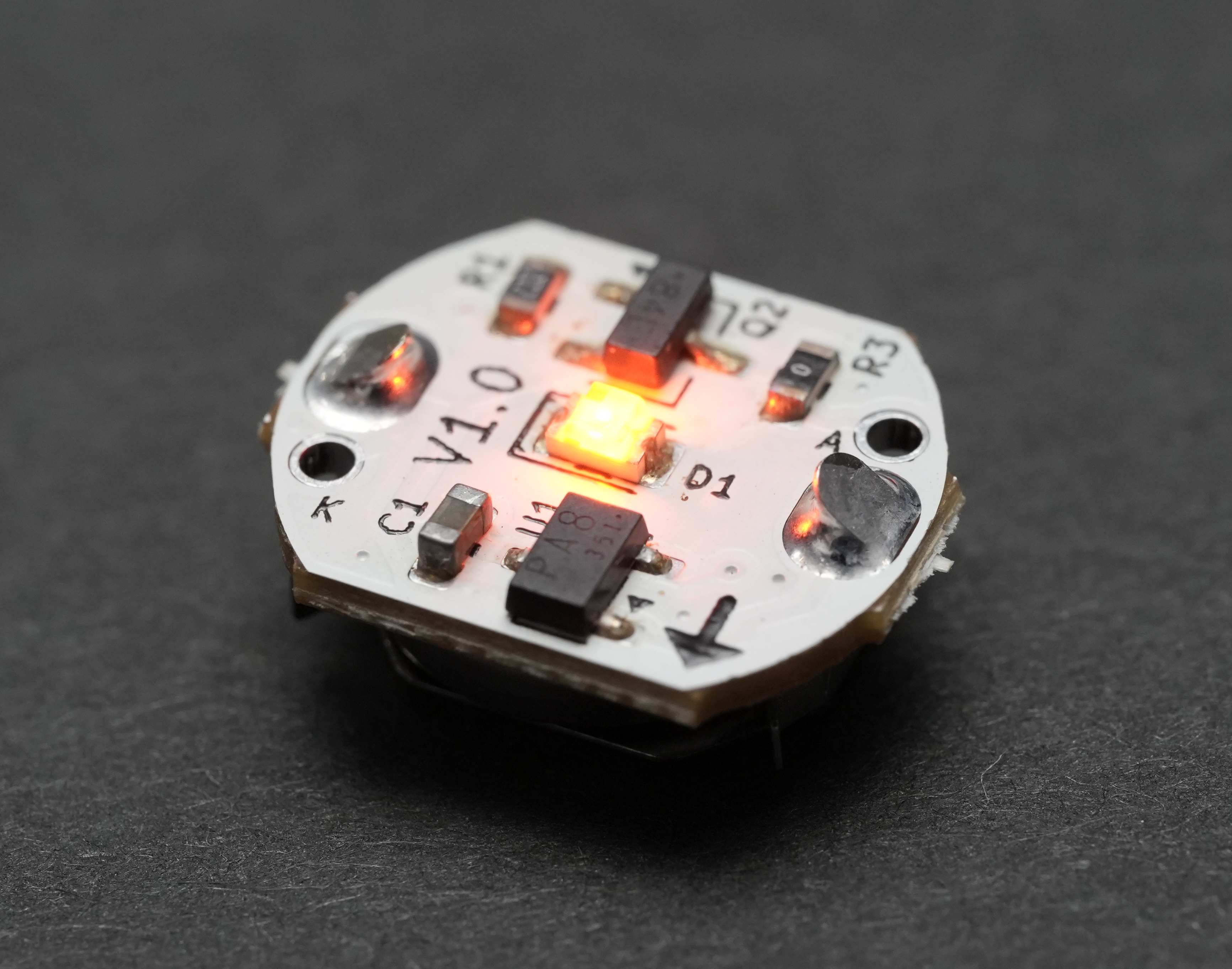

チップLEDのカラー変更
カタログ範囲内での色変更。光る範囲を制限・広げたい場合など、最もコスパの良い選択肢です。
- 少し小さい／大きい／特色のチップLEDは小カスタム扱い
小カスタム

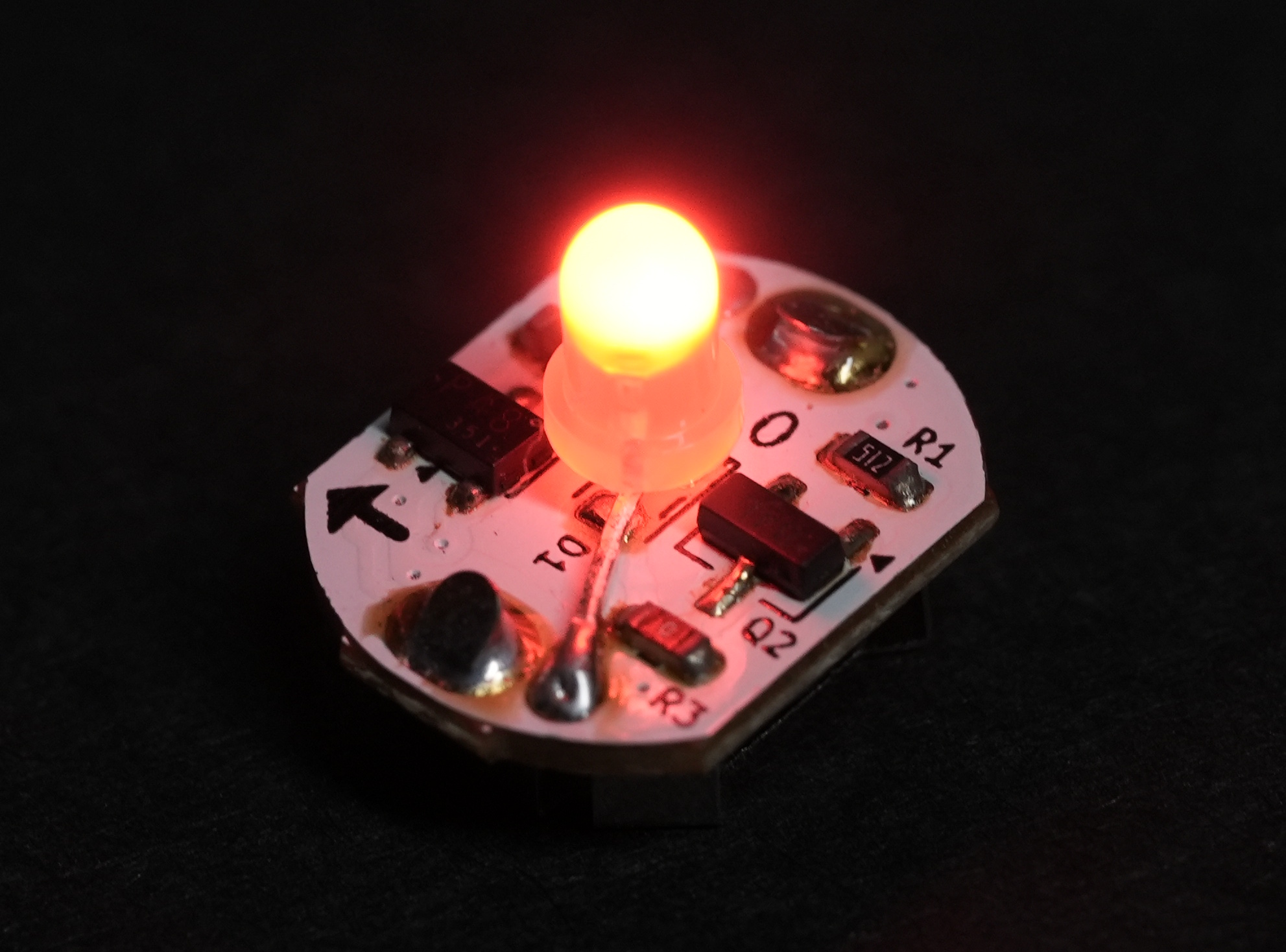

3mm砲弾LED · 特殊LED · 輝度調整
- 3mm砲弾LED — チップLEDに比べて光量アップ、電池もち重視、点滅／キャンドル／ゲーミング等
- その他特殊LED — noodle（線型）LED、リード線付きLED、ソケットのみ搭載して電源ユニットとして活用 など
- CR927の電圧・電流で光り、実装可能なパッケージサイズなら検討可能（交流・高電圧・高電流は不可）
- 輝度を減らす方向の調整 — 電流制限抵抗の変更、定電流設計 等
小カスタム · 将来対応
ON/OFF特性の変更
N極／S極のみに反応、一瞬だけ反応、ゆっくり反応、ラッチで反応 など。順次対応予定です。
大カスタム
基板の色・印刷の変更
とことんこだわりたい方向け。基板をイメージカラーにしたり、ロゴのシルク印刷を入れたりできます。
Pricing & Procurement
価格・調達について
- カスタム内容とロットサイズで変動。都度見積です。
- 標準的な仕様で基準価格表を用意しています（下表は参考）。
- 実装工数や部品単価によって基準価格から上下します。
- 標準品・小カスタムは20個〜販売。ただし1案件に1度限り5個のサンプルで購入可能。
| 数量 | 基本仕様 (チップLED) |
小カスタム (砲弾LED等) |
大カスタム (基板色変更等) |
|---|---|---|---|
| 5個（サンプル） | 2,500円 | 3,000円 | 取扱なし |
| 20個 | 10,000円 500円/個 | 12,000円 600円/個 | 取扱なし |
| 50個 | 22,500円 450円/個 | 27,500円 550円/個 | 35,000円〜 |
| 100個〜 | 〜400円/個 | 〜500円/個 | 応相談 |
価格は参考です。カスタム内容等に応じて都度見積します。
サンプル購入は1案件につき1回までです。
納期は当方の稼働状況・材料在庫により変動します。100個までの注文の場合、2週間以内の発送が目安です（部品在庫のない場合は手配期間分延長）。
可能なカスタム内容や価格についてはお気軽にご相談ください。
お支払い
請求書発行後の銀行振込に対応。振り込み時期などは相談可。
納期の目安
標準品で2週間前後を想定。部品在庫がない場合は手配期間分延長。
ロット
標準品・小カスタムは20個〜。サンプル5個は1案件1回限り。
受注・価格の変動
製造キャパシティにより新規受注の停止、標準価格の値上げ等を実施する可能性があります。
Contact
技術仕様・採用のご相談
商品説明、採用検討、カスタム見積、技術仕様など、お気軽にご連絡ください。
開発・販売ディーラー
マルイチ電奇
